기타 계측기

측정 범위  :  -10.0  ~  +70.0  mbar
과부하  :  최대  1000 mbar
분해능  :  0.01 mbar
추가 압력단위  :  bar, Pa, kPa, PSI, mmHg, mH2O
정확도 : (일반 값)  :  - 히스테리시스 및 선형성: ± 0.1 % FS
                                     - 온도 영향 0 - 50 ℃: ± 0.4 % FS
                                     - 높은 정확도 옵션 : 이미 통합됨
압력 연결  :  2

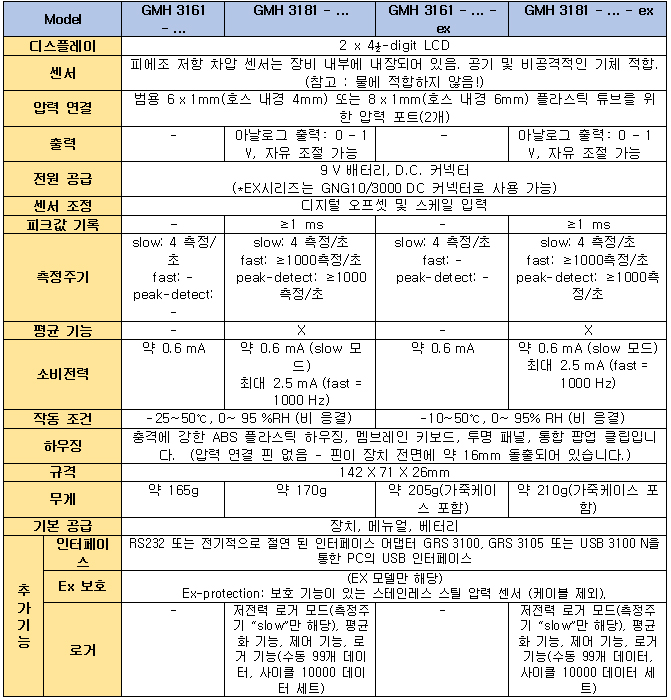

디스플레이  :  2 x 4½-digit LCD
센서  :  피에조 저항 차압 센서는 장비 내부에 내장되어 있습니다. 공기 및 비 공격적인 기체 적합. (참고 : 물에 적합하지 않습니다!)
압력 연결  :  범용 6 x 1 mm (4 mm 호스 내경) 또는 8 x 1 mm (6 mm 호스 내경) 플라스틱 튜브 용 2개의 압력 포트
출력  :  인터페이스 또는 AAG
아날로그 출력  :  0 - 1 V, 자유롭게 조절 가능 (해상도 12 비트)
파워 공급  :  9 V 배터리, D.C. 커넥터
                      적합한 9V 배터리, 직류 외부 10.5 ~ 12 V 직류 전압 공급용 커넥터. (적합한 전원 공급 장치 : GNG10 / 3000)
센서 조정  :  디지털 오프셋 및 스케일 입력
측정주기(Slow)  :  4  measurements / s
측정 주기 (Fast/필터포함)  :  ≥ 1000 measurements / s
측정 주기 (peak-detect)  :  ≥ 1000 measurements / s
배터리 수명  :  약 500시간(slow mode)
                           약 120시간(fast=1000Hz)
작동 조건  :  -25 ~ +50 ℃, 0 ~ +95 % RH (비 응결)
                      (GMH 3181-...-EX: -10~+50℃, 0 ~ 95 % RH (비응결)
재질  :  142 X 71 X 26mm
              충격에 강한 ABS 플라스틱 하우징, 멤브레인 키보드, 투명 패널, 통합 팝업 클립입니다.
              (압력 연결 핀 없음 - 핀이 장치 전면에 약 16mm 돌출되어 있습니다.)
무게  :  약 170 g
              (GMH 3181-...-EX: 210g, 가죽케이스 포함)
공급 범위  :  장치, 메뉴얼, 베터리, 교정 프로토콜
                       (EX모델은 교정 프로토콜 불포함)
기타 기능  :  저전력 로거모드(측정주기 “slow일때만 해당), 평균화 기능, 제어 기능, 로거 기능(수동 99개/자동 10000 데이터 세트)

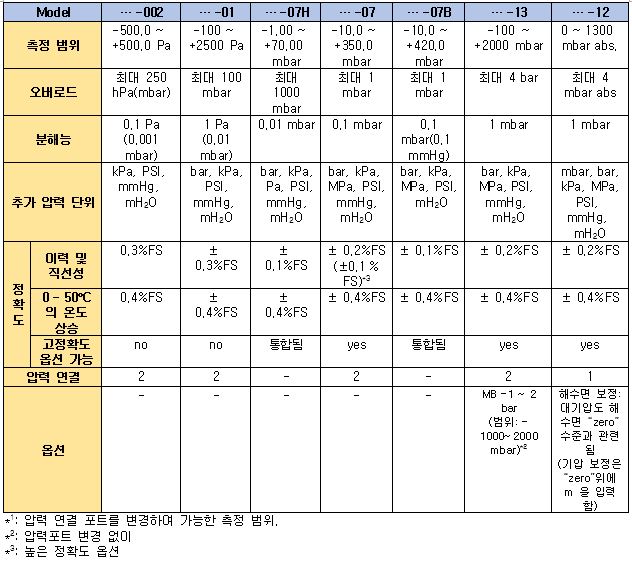

▶ GMH 3161-07H (no.600405): -1.00 ~ +70.00 mbar
▶ GMH 3161-07H-EX (no.607458): -1.00 ~ +70.00 mbar, Ex-protection 기능
▶ GMH 3181-07H (no.600417): -1.00 ~ +70.00 mbar (±70.00 mbar*1), 로거
▶ GMH 3161-07H-EX (no.604074): -1.00 ~ +70.00 mbar (±70.00 mbar*1), 로거, Ex-protection 기능

​

오버, 언더 및 차압
-1.00 ~ +70.00 mbar 범위
용기 기능 / 제로 포인트 교정
-Ex 모델: Ex-protection 기능 제공

*1 : 압력 연결 포트를 변경하여 가능한 측정 범위

*Ex 모델 디자인 참고 사항

Ex qualifi cation: II 2 G Ex ib IIC T4 Gb

Ref. document: EPS 09 ATEX 1 227 X

센서: 모든 GMSD 센서 사용 가능

인터페이스: 적합 어댑터 USB 3100 N, GRS 3100, GRS 3105

​

​
