압력／진공／차압
HD 2114P.0...미차압력계(피토 튜브용)
HD 2114P.0, HD 2114P.2, HD 2134P.0, HD 2134P.2 PORTABLE MICRO MANOMETER - THERMOMETER FOR PITOT TUBES
제품 설명
- HD2114P.0
- HD2114P.2
- HD2134P.0
- HD2134P.2

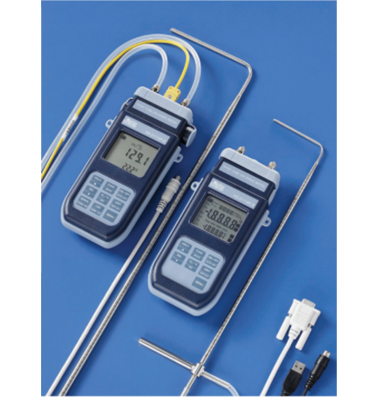

- LCD 디스플레이가 큰 피토 튜브용 휴대용 미차압력계입니다.
- 에어컨, 난방 및 환기 시 측정을 수행하는 데 사용됩니다.
- 또한 계측기 입력에 연결된 피토 튜브로 측정한 차압을 측정하여 덕트 또는 환기구에서 속도 및 공기 플로우(floom)를 달성하고 열전대
K 프로브를 사용하여 온도를 측정합니다.
- 이 기기는 온도계로 사용할 수 있으며 표준 소형 커넥터를 사용하는 경우 모든 종류의 열전대 K 센서와 함께 사용할 수 있습니다.
HD2114P.2 및 HD2134P.2 는 데이터로거입니다. 최대 36,000개의 샘플이 저장되며, RS232C 및 USB 2.0 직렬 포트를 통해 연결된 PC로 전송될 수 있습니다. 저장 간격, 인쇄 및 baud rate는 메뉴를 사용하여 구분할 수 있습니다.
또한 획득한 측정값을 PC 또는 휴대용 프린터로 실시간으로 전송할 수 있는 RS232C 직렬 포트가 장착되어 있습니다.
Max, Min 및 Avg 함수는 최대, 최소 또는 평균 값을 계산합니다. 기타 기능으로는 상대 측정 REL, HOLD 기능 및 제외할 수 있는 자동 전원 끄기가 있습니다. 보호등급 IP66입니다.

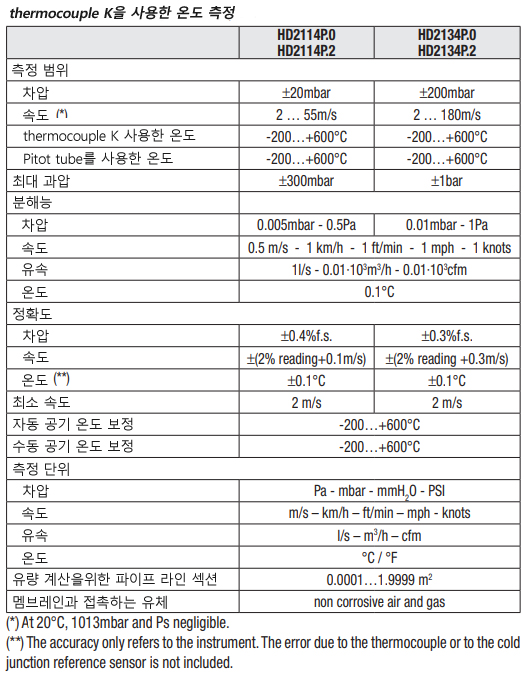

제품 사양
이산화탄소 측정원리 : 이중파 길이 적외선 기술(NDIR)
이산화탄소 측정 : 0 … 2000ppm
0 … 5000ppm
이산화탄소 정확도 : (@20℃, 50%RH, 1013hPa에서)
f.s. 2000 ppm: ±(50ppm+3% of measurement)
f.s. 5000 ppm: ±(50ppm+4% of measurement)
온도 측정 범위 : 0 …+50℃
(HD377BT… and HD37V7BT…)
온도 정확도 : ±0.3℃
(HD377BT… and HD37V7BT…)
아날로그 출력 : 4 …20mA, 0 …10VDC
RL < 500Ω, RL > 10kΩ
디지털 출력 : 타입: Open-collector (N.O.)
CO2 임계값: 1500ppm (*)
Vmax: 40VDC
Pmax: 400mW
전원 공급 : 6~40Vdc 또는 24Vac ±10%
흡수 : <2W
시동 안정화 시간 : 15분
응답 시간τ63% : 120초
온도 효과% : 0.2%/℃ CO2
대기압 영향 : 1.6%/kPa
장기안정성 : 5% 범위/5년
교정 : 한 지점에서 0ppm 또는 400ppm의 맑은 공기
작업 온도/상대 습도 : -5~+50℃, 0~90% RH 비응결시
저장 온도/상대 습도 : -10~+60℃, 0~90% RH 비응결시
전기보호등급 : IP21: 벽 걸이형 모델 (TV)
IP65: 수평 프로브 모델 (TO), 프로브 제외.
IP65: 별도의 프로브 모델 (TC), 프로브 제외.
규격 : 185x90x40mm ((Length x Width x Height) / 470g
소재 : ABS, rubber
디스플레이 : 2x4½ 자리 + 기호
가시 영역 52 x 42mm
작동 온도 : -5 ~ 50℃
보관 온도: -25 ~ 65℃
작업 상대습도 : 0~90% RH 비결로시
보호 등급 : IP66
전원 공급 : 배터리: 4개 1.5V AA 타입
자율성 : 200 시간, 1800mAh 알카라인 배터리
전원꺼진 생태에서 흡수 : 20μA
메인 모델 HD2114P.2, HD2134P.2: 12Vdc / 1000mA 메인어댑터 출력
측정 단위 : °C - °F - Pa - mbar - mmH2O - PSI - m/s - km/h - ft/m - mph - knot - l/s - m³ /h - cfm
저장된 데이터 보안 : 제한 없이 배터리 충전 상태와 무관
시간 : 날짜와 시간: 실시간
정확도: 1분/월 최대 드리프트
저장값 : (HD2114P.2, HD2134P.2)
유형: 각각 18개의 샘플이 포함된 2000페이지
수량: 36000샘플
저장 간격: 1,5,10,15,30초;
1,2,5,10,15,20,30분; 1 시간
시리얼 인터페이스 : (HD2114P.2, HD2134P.2)
RS232C 전기적 절연
Baud rate: 1200 ~ 38400 baud로 설정
Data bit: 8
Parity: None
Stop bit: 1
Flow Control: Xon/Xoff
시리얼 케이블 길이: Max 15m
프린트 간격: 즉시 또는 1,5,10,15,30 초; 1,2,5,10,15,20,30분.; 1시간
USB 인터페이스 : (HD2114P.2, HD2134P.2)
타입: 1.1 - 2.0 전기적 절연
연결 : 2 빠른 커플링 Ø 5mm
TC 타입 K 온도 입력 : 2-극 편광 표준 미니 커넥터
시리얼 인터페이스 : (HD2114P.2, HD2134P.2)
8-극 MiniDin 커넥터
(HD2114P.2, HD2134P.2)
MiniUSB 타입 B 커넥터
(HD2114P.2, HD2134P.2)
2-극 커넥터 (positive at centre)
옵션
■ 주문코드
HD2114P.0 :20mbar 풀 스케일 및 thermocouple K 입력이 있는 HD2114P.0 본체와, 4개의 1.5V 알카라인 배터리, 사용 설명서, 케이스로 구성. 피토 튜브는 별도로 주문 필요.
HD2114P.2 : 20mbar 풀 스케일 및 thermocouple K 입력이 있는 HD2114P.2 데이터 로거 본체와, 4개의 1.5V 알카라인 배터리, 사용 설명서, 케이스 및 CP23 케이블로 웹사이트에서 다운로드 할 수있는 DeltaLog9 소프트웨어로 구성. 피토 튜브와 케이블은 별도로 주문 필요.
HD2134P.0 : 200mbar 풀 스케일 및 thermocouple K 입력이 있는 HD2134P.0 본체와, 4개의 1.5V 알카라인 배터리, 사용 설명서, 케이스로 구성. 피토 튜브는 별도로 주문 필요.
HD2134P.2 : 200mbar 풀 스케일 및 thermocouple K 입력이 있는 HD2134P.2 데이터 로거 본체와, 4 개의 1.5V 알카라인 배터리, 사용 설명서, 케이스 및 CP23 케이블로 웹 사이트에서 다운로드 할 수있는 DeltaLog9 소프트웨어로 구성. 피토 튜브와 케이블은 별도로 주문 필요.
