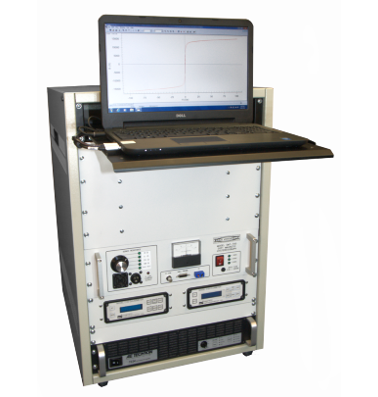

연자성 시험기
Model : SMT-700B-H Curve Tracer
* 연자성 재질 B-H Curve 측정
* 주파수 DC~50kHz 측정
* 높은 인가 필드 (40kA/m~120kA/m)
* Rings, Bars, Strips test Fixtures
* ASTM A773, A343, A927, IEC 60404 규격* 제조사 : 미국
제품 설명
* 컴퓨터 제어에 의한 연자성체 재질의 외부 인가자장에 따라 얻어지는 히스테리시스 곡선 측정 평가 장비 임.
* Bs 포화자속밀도, μ 투자율, Br 잔류자기, Hc 보자력, Energy Loss 손실 측정
* Si-Fe, Fe-Co, Soft steel, Stainless Steel, Ni-Fe, Soft ferrite, 비정질 재료 등 측정
제품 사양
입력 전원 | 110V~220VAC (50/60Hz) | |||
출력 파워 | 120V /20A (2.4kW) | 100V / 40A (4KW) | ||
주파수 | DC~ 50kHz | |||
측정 샘플 | Rings, Ring stacks, Tape cores, Bars, Strips, Finished parts, Stator lam stacks | |||
제품 구성 | 표준 : 메인본체 + PC + Software for Toroids/ Rings. 옵션 : Epstein Frame, Electro-Magnet, Strip Test, Coercimeter, High output Transformer. | |||
가우스메타 | 2mT to 10T (0.01G, 0.1%) | |||
플럭스메타 | 1mWb to 1Wb (0.1uWb, 0.1%) | |||
Field levels | Ring /Toroid (40kA/m) | Yoke /Bar (80kA/m) | Epstein /Single strip (10kA/m) | |
제품 크기 | 53 x 61 x 81cm | |||
제품 무게 | 90kg |
메인 본체 | With 액세서리 | 시편 재질 | 시편 형상 | 측정 모드 | 측정 방식 |
SMT-700 | F-2971, F-2973 | 연자성체 | Ring, Laminated | DC, AC | Closed path |
F-2766 Yoke-100 | 연자성체 | Bars, Strips | DC | Closed path | |
Coercimeter Solenoid Coil | 연자성체 | 불규칙한 형상 | DC | Open path | |
Permeability Solenoid Coil | 연자성체 | 불규칙한 형상 | DC | Open path | |
Non-Permeability Solenoid Coil | 비자성체 | Bars, Strips | DC | Open path | |
EPF-250-0500 Epstein Frame | 연자성체 | 25cm Strips, 0.5kg | DC, AC | Closed path | |
EPF-250-1000 Epstein Frame | 연자성체 | 25cm strips, 1kg | DC, AC | Closed path | |
EPT-250-2000 Epstein Frame | 연자성체 | 25cm strips, 2kg | DC, AC | Closed path | |
SST-300-30 Single strip fixture | 연자성체 | 300 x 30 x 1mm | DC, AC | Closed path | |
SST-150-30 Single strip fixture | 연자성체 | 150 x 30 x 1mm | DC, AC | Closed path | |
SST-050-050 Single strip fixture | 연자성체 | 50 x 50 x 1mm | DC, AC | Closed path | |
SST-050-020 Single strip fixture | 연자성체 | 50 x 20 x 1mm | DC, AC | Closed path | |
SST-150-33-3.2 Single strip fixture | 연자성체 | 150 x 33 x 3.2mm | DC, AC | Closed path |
제품 특징
* 다양한 측정 지그 조합시, 모든 연자성 재질 및 형상 측정
* B-H curve 자기이력 곡선 측정
* 포화자속밀도,투자율,보자력,히스테리시스 손실 등 측정
옵션

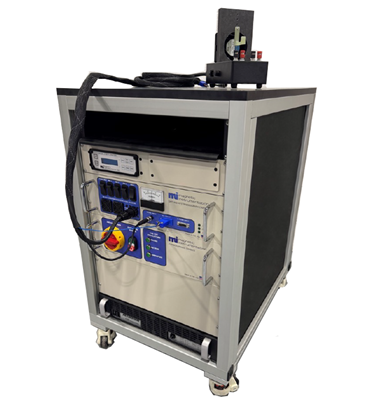

* High Power sytem
SMT-700-5 with Model 8504 amplifier (4Kw)
* Accessories
F-2971 Ring Stand
F-2973 Standard Laminated Test Ring
F-2766 Yoke 100 Electro-magnet for Bars
Model MS-1462 Coercimeter Solenoid Test
Fixture (불규칙한 형상 시편 보자력 측정)
Model 2100 Gaussmeter for Yoke 100 and MS-1462
Permeability
Solenoid (불규칙한 형상 시편 투자율 측정)
F-3150 High Output Current Transformer
* DC/AC Epstein Frames
Model MS-1492 EPF-250-0500 (25cm Epstein Frame, 시편무게 이내 0.5 kg)
Model MS-1463 EPF-250-1000 (25cm Epstein Frame, 시편 무게 이내 1kg)
Model MS-1567 EPF-250-2000 (25cm Epstein Frame, 시편 무게 이내 2kg)
* Strip Testers
Model SST-300-30 (300mm x 30mm x 1.0mm)
Model SST-150-30 (150mm x 30mm x 1.0mm)
Model SST-050-50 (50mm x 50mm x 1.0mm)
Model
SST-050-020 (50mm x 20mm x 1.0mm)
Model SST-150-33-3.2 (150mm x 33mm x 두께 up to 3.2mm)
