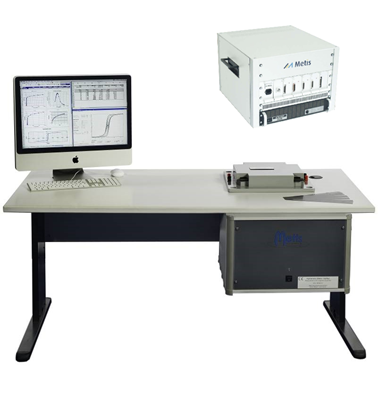

* 연자성 재료 종합 자기특성 측정 플랫폼

* 주파수 3Hz~2.5kHz 측정 (DC/ 20kHz 옵션)

* 높은 인가 필드 (30kA/m)

* 범용 연구개발 측정

* IEC 60404-2/3/4 규격

* 다양한 측정프로브(센서)

* 회전 자계 측정기능

* 컴퓨터 제어에 의한 연자성체 재질의 외부 인가자장에 따라 얻어지는 히스테리시스 곡선 측정 평가 장비 임.

* Hc 보자력,Br 잔류자속밀도,투자율, Core Loss (Hysteresis&Eddy Current loss 손실등 측정

* Electrical Steel, Soft ferrite, Magnetic Wire/Ribbon, Toroidal Core,Powder sample, 비정질 재료 등 측정

Model	HYMAC
측정 규격	IEC 60404-2/3/4
측정 주파수	3~2.5kHz
인가 자계	0.1~ 15kA/m or ~30kA/m, 1~2.2T (재료특성, 형상 및 크기에 따라 다름)

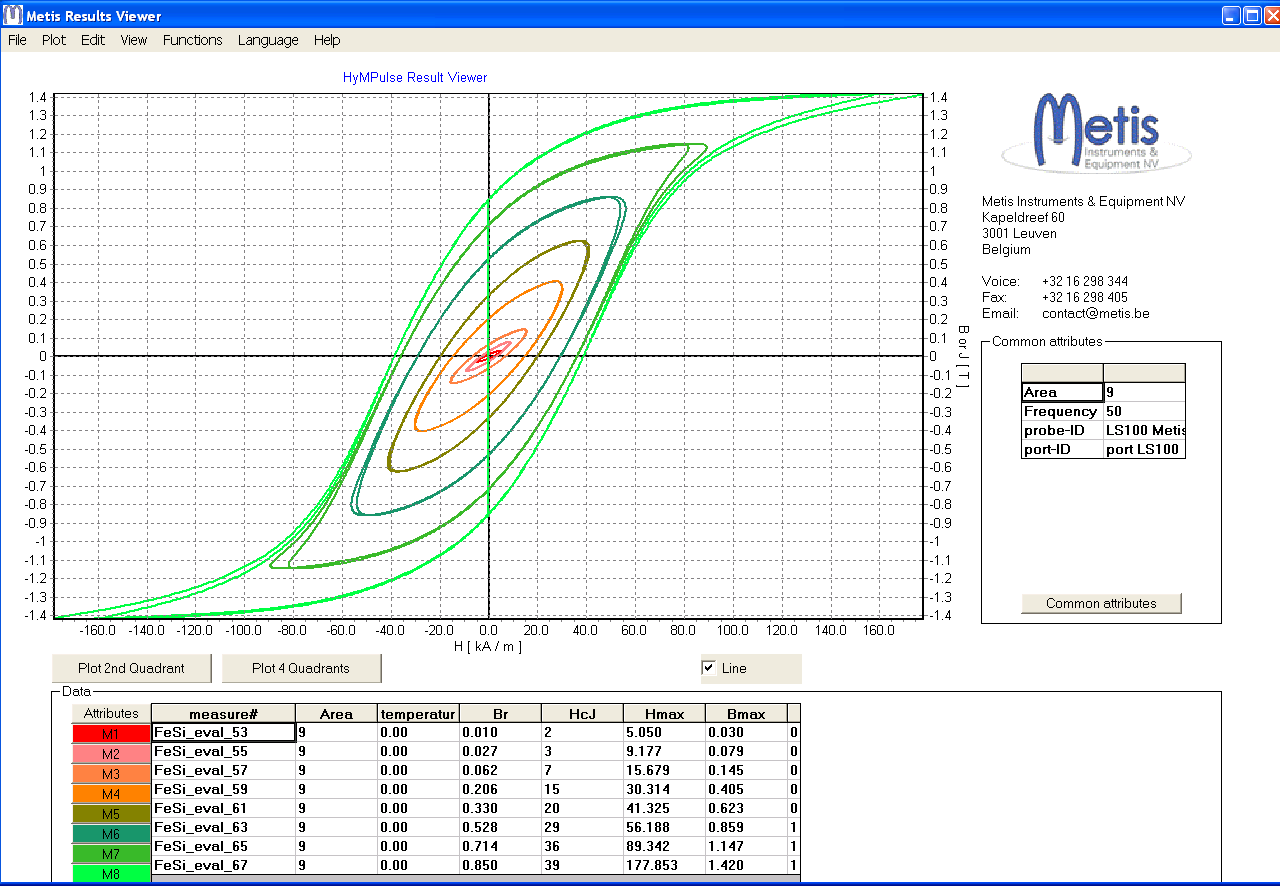

소프트웨어	시험조건 설정/데이터 분석/보고서(B-H 곡선, Seep, 측정 포인트)
기본 증폭기	-400VA (50V /8A) -150V / 30A (고 자계 시험)- 옵션 -320V / 30A (회전 자계 시험)- 옵션
옵션	-HYMDC (DC 자기특성 특성) -고주파 측정 (~20kHz) -회전자계 생성 (90˚Phase shift) -추가 연결 포트 (측정 프로브)

* 고객 요구에 따라, 다양한 측정 프로브(센서) 조합

* 다양한 샘플 측정 (Strip/Sheet/Toroidal/Ferrite Core/Fine Wire/Ribbon,Powder/고투자율재료)

* AC/DC/ 고주파 (20kHz) 모듈 조합 (Transformer/Motor Steel/Ferrite/SMPS core/인버터자성재료)

* 국제 표준 대응 (IEC 60404)

* 고급 연구기능 (Fixed B/H, Sweep, Working point, Custmom waveforem, Rotational Field)

* 회전자계 측정기능 (X/Y여자, 2D회전자계)

* 고투자율 재료/미세와이어/분말 재료 측정

* 고객 맞춤 센서 제작 가능 (Stator tester, PM AC loss tester,Semi-finished product tester)

* 데이터 활용성 (보고서,품질관리,데이터 공유)

1. Epstein Probe & Single Sheet Tester (SST Series)

2. Toroidal Probes

3. Rotational Single Sheet Tester

4. Long Strip Probes
