강자성 시험기
HMP 펄스자계 측정시스템HYMPulse Tester
* 최대 인가 자계 7Tesla~
* 30kOe 이상 고보자력 강자성체 측정
* 저온 -40℃~ 220℃ 측정
* 세그먼트, 바, 디스크 형상 동일 측정프로브로 측정 가능
제품 설명
* HyMpulse 펄스자계 측정 시스템은 세그먼트, 링, 바 등과 같은 산업용 형상의 고급 영구자석 소재
(NdFeB, SmCo,Ferrite) 를 정밀하게 분석하기 위한, 세계 최고 수준의 경자성 측정 시스템.

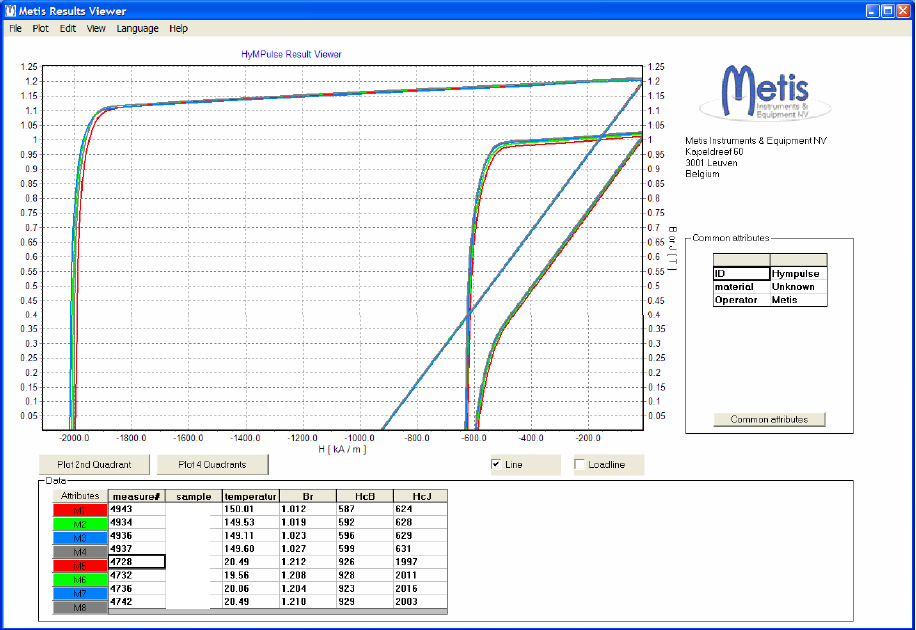

* 전 범위 자기 재료의 B-H 히스테리시스 곡선을 정확하게 측정함.
* 범용 측정 프로브를 적용함으로써 극편 및 표준시료 형상이 필요하지 않으며, 시료 준비 과정이 대폭 간소화.
* 시편 안착이 편리하며, 일반 B-H 커브 장비로 측정 할 수 없는, 고 보자력 소재까지 정밀하게 측정.
제품 사양
|
Model |
HMP
03 |
HMP
05 |
HMP
10 |
HMP
15 |
HMP
20 |
HMP
50 |
HMP
65 |
HMP
80 |
|
자석
최대크기(mm) |
ø3(2x2) |
ø5(3x3) |
Ø10(6x6) |
Ø15(9x9) |
Ø20(12x12) |
Ø50(40x40) |
Ø65(53x53) |
Ø80(63x63) |
|
자석
최대높이 (mm) |
2 |
5 |
5 |
6 |
10 |
20 |
33 |
38 |
|
자석
최소부피 (mm3) |
1 |
8 |
20 |
40 |
100 |
500 |
900 |
1200 |
|
최대
측정온도 |
RT |
100℃ |
150℃ |
180℃ |
180℃ |
180℃ |
180℃ |
180℃ |
|
옵션
고온온도 |
|
220℃ |
220℃ |
220℃ |
220℃ |
220℃ | ||
|
옵션
저온온도 |
-40℃ | |||||||
|
최대
펄스자계 |
7T~ | |||||||
|
측정
보자력 |
3500kA/m
(4.4T) | |||||||
|
반복성 |
Br
/ Hcj : ±1% ~ ±2% (상온~ 150℃) | |||||||
|
장비
구성 |
측정
센서 캐비닛 (냉각 장치)/ 컴퓨터 장치/ 착자기 캐비닛 | |||||||
|
측정
원리 |
펄스
자기장을 이용한 B-H 곡선 측정 (독자적 보정기술 적용-특허) | |||||||
|
국제
규격 |
IEC
60404-X 기준과
동등 성능 인증 | |||||||
|
제품
크기 |
W
800 x D 800mm x H 700mm (측정센서 파트) / W 800 x
D 800mm x H 1600mm (착자기 파트) | |||||||
|
제품
무게 |
450kg | |||||||
|
전원 |
220V
(50/60Hz) 16A | |||||||
제품 특징
옵션
* Up to -40℃ 측정
* Up to +220℃ 측정
* Ring 형상 시편- 측정시편 홀더
* 주문 제작형 시편- 측정시편 홀더
